Revit là một phần mềm BIM được phát triển bởi hãng Autodesk, với các tính năng chủ đạo như dựng hình 3D, thống kê, triển khai bản vẽ từ mô hình. Công cụ này giúp các kỹ sư quản lý bản vẽ thiết kế và khai thác các thông tin từ mô hình cực kỳ hiệu quả. Trải qua sự cải tiến không ngừng Revit đã trở thành một trong những phần mềm BIM phổ biến nhất trên thế giới và được sử dụng rộng rãi trong ngành xây dựng tính tới thời điểm hiện tại.
Ở phiên bản mới nhất 2023.1 hiện tại đã có rất nhiều tính năng được Autodesk nâng cấp. Bài viết hôm nay sẽ liệt kê Top 20 tính năng nổi bật của Revit 2023 này
Top 20 chức năng nổi bật của Revit 2023:
1. Thay các View dễ dàng trên Sheet:
Thay vì phải xóa view cũ và kéo view mới vào sheet, giờ đây người dùng có thể thay đổi các view trong sheet bằng thanh tùy chọn.
2. Sheet Layout Tools:
Tương tự như tính năng "Swap Views on a Sheet" tính năng này giúp di chuyển các view từ sheet này qua sheet khác một cách dễ dàng.
3. Tùy chọn Revisions cho nhiều Sheets:
Ở các phiên bản trước, tùy chọn revisions chỉ cho phép tích ở từng sheet, điều này sẽ làm mất rất nhiều thời gian khi bạn thay đổi Revisions của toàn bộ bản vẽ và muốn áp dụng cho rất nhiều sheet. Ở phiên bản 2023 đã giải quyết được vấn đề này.
4. Ẩn các biểu tượng worksharing “make editable”:
Ở Revit 2022 và các phiên bản trước đó: Khi làm việc nhóm trên một mô hình, các thành phần được chọn sẽ hiển thị biểu tượng "Make element editable" khi bạn chọn chúng.
Biểu tượng "make editable" này biểu thị cho việc bạn sẽ giữ quyền kiểm soát một đối tượng mà bạn chọn. Vấn đề là khi bạn lỡ quyét chọn nhiều đối tượng, các biểu tượng này có thể gây đứng máy hoặc bị văng file làm việc.
Từ Revit 2023 bạn đã có thể tắt chức năng này trong mục "Activate Controls and Dimensions". Như vậy sẽ hạn chế được việc lỡ quét nhầm nhiều đối tượng gây đứng máy.
5. Tùy chọn bật "Enable Cutting in Views" cho các category: Furniture, Furniture Systems, Plumbing Fixtures và Specialty Equipment:
Từ phiên bản Revit 2023 đã có thể chỉnh nét cắt, hoặc mặt cắt cho các category: Furniture, Furniture Systems, Plumbing Fixtures and Specialty Equipment.
6. Thêm hiển thị màu xanh trên Project Browser cho những views đang được sử dụng trong Sheets:
Tính năng này được đề xuất bởi khách hàng trên diễn đàn. Nó sẽ giúp người dùng phân biệt và dọn dẹp những view rác không sử dụng trong Sheets dễ dàng hơn.
Bạn cũng có thể tắt nó đi bằng cách bấm chuột phải ở trong field Project Browser sau đó bỏ chọn "Show View Placement on Sheet Status Icons".
7. Thêm tùy chọn "Filter by Sheet" cho Schedule
Ở các phiên bản cũ hơn vấn đề filter của Schedule khá hạn chế như:
- Chỉ có 8 dòng filter
- Tất cả các filter đều là "And" chưa có tùy chọn là "Or"
Việc không có biến "OR" này gây ra chút khó khăn đối với người dùng trong một số trường hợp khi phải suy nghĩ kết hợp các yếu tố có điểm chung để filter với biến "And".
Mặc dù có chút cải tiến để filter các element trong view ở trên Sheet nhưng vẫn chưa thỏa mãn được nhu cầu mình nói ở trên. Và còn có các hạn chế khác khi chọn "Filter by Sheet" thì không thể split ra các Sheets nữa. Không hỗ trợ Panel schedule, không hỗ trợ Revision.
8. Bổ sung Identity Data Parameters cho "Group" và "RVT Link"
Từ phiên bản mới này sẽ giúp người dùng có thể Tags cho các đối tượng Groups và Link dễ dàng hơn, phục vụ làm bản vẽ tốt hơn thay vì biện pháp trước đây là tag 1 phần từ trong group sau đó Attached vào Group đó.
9. Luôn bật chế độ "Activate Dimensions" cho tất cả các đối tượng
Ở các phiên bản cũ một số Family có Family lồng nhau bên trong bạn phải nhấp vào nút “Activate Dimensions” để chỉnh kích thước vị trí, hơi bất tiện khi mỗi lần chọn đối tượng lại phải làm thao tác như vậy. Ở phiên bản 2023 mặc định khi chọn vào các đối tượng chế độ "Activate Dimensions" đã được bật.
10. Có thể tạo "Filled Regions" trong 3D Families
11. Tùy chỉnh thứ tự khi xuất PDF, In, và Export
Giúp người dùng tùy biến được nhiều hơn, ví dụ như thứ tự trang in thay vì các phiên bản cũ chỉ xếp theo Sheet Number.
12. Cho phép Duplicate "Material" và cả "Material Asset"
Chức năng này sẽ giảm bớt được thao tác khi người dùng muốn tạo một vật liệu mới từ vật liệu cũ bao gồm cả thành phần Material Asset để phục vụ Render.
13. Đo khoảng cách trực tiếp trên view 3D
Chức năng này giúp người dùng có thể kiểm tra và đo đạc một cách nhanh chóng thay vì phải dùng DIM bình thường sau khi đã set workplane như các phiên bản cũ.
14. Multi-Leader cho Tag
Giải quyết vấn đề thay vì phiên bản cũ phải tag cho từng đối tượng rồi xếp cho chúng chồng lên nhau. (Hạn chế của việc này là khi in ra PDF thì tag đó sẽ bị đậm hơn bình thường).
15. Bổ sung tag cho các loại Categories
Danh sách các Categories có thể tag được từ Revit 2023: Architectural columns, Entourage, Fascias, Gutters, Handrails, Pads, Ramps, Roof soffits, Slab edges, Top rails, Wall sweeps, Model groups, RVT Links.
Bổ sung thêm nhiều category có thể tag được ở phiên bản 2023.

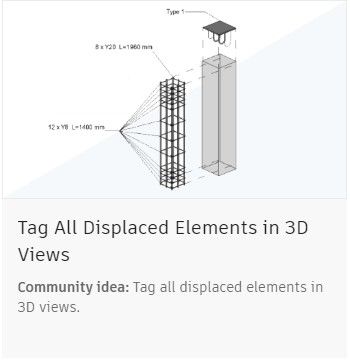

16. Tag các đối tượng "Displaced" trên 3D Views
"Displace Elements" thường được dùng để tách lớp các cấu kiện ở một khu vực phức tạp nào đó. Ở phiên bản cũ chức năng tag cấu kiện không hoạt động với các cấu kiện đã bị tách.
Việc Tag được các đối tượng trong chế độ "Displaced" sẽ rất hữu ích để phục vụ làm trình chiếu, diễn họa thiết kế...
17. Bổ sung thêm Generative Design
Với bản phát hành năm 2023, tất cả các cải tiến từ một số bản cập nhật Generative Design năm 2022 trước đây đều được tích hợp vào Revit.
18. Cải tiến UX/UI của Dynamo Player trên Revit
Giao diện người dùng Dynamo Player đã được hiện đại hóa với một số cải tiến thú vị về khả năng sử dụng.
19. Twinmotion export plug-in được cài sẵn trong Revit 2023
Twinmotion là một phần mềm diễn họa được phát triển bời Epic Games. Là cha đẻ của phần mềm Unreal Engine làm game nổi tiếng. Twinmotion được sử dụng dùng để kết xuất và diễn họa hình ảnh 3D cho phép bạn tạo hình ảnh chất lượng cao, ảnh toàn cảnh, video tiêu chuẩn hoặc 360° VR và bản trình bày tương tác từ dữ liệu thiết kế.
20. Cải thiện hiệu xuất đáng kể ở Revit 2023
Đã có những thay đổi được thực hiện để tăng hiệu suất trong khi bạn đang làm việc:
| Rewind tool view cache | Tua lại bộ đệm xem công cụ |
| Image rotation and transparency | Xoay hình ảnh và tùy chỉnh trong suốt |
| Parallel processing when printing and exporting | Xử lý song song khi in và xuất |
| Editing complex sketches | Chỉnh sửa các bản sketches phức tạp |
| Skip redundant room generation | Bỏ qua việc tạo phòng dự phòng |
| Edit floor slabs | Chỉnh sửa tấm sàn |
| When copying many elements | Khi sao chép nhiều phần tử |
| MEP hidden line view performance | Hiệu suất xem hidden line MEP |
| MEP views with many elements | Chế độ xem MEP với nhiều yếu tố |
Trên đây là một số tính năng nổi bật mà BIM MONO tổng hợp được ở Revit 2023. Ngoài ra còn rất nhiều tính năng hữu dụng và thú vị khác, các bạn có thể tìm hiểu thêm tại trang chủ của Autodesk tại: What's New in Revit 2023.
Hoặc các video hướng dẫn của Autodesk trên Youtube:
